Dwustanowiskowa maszyna do wewnętrznego uzwojenia stojana

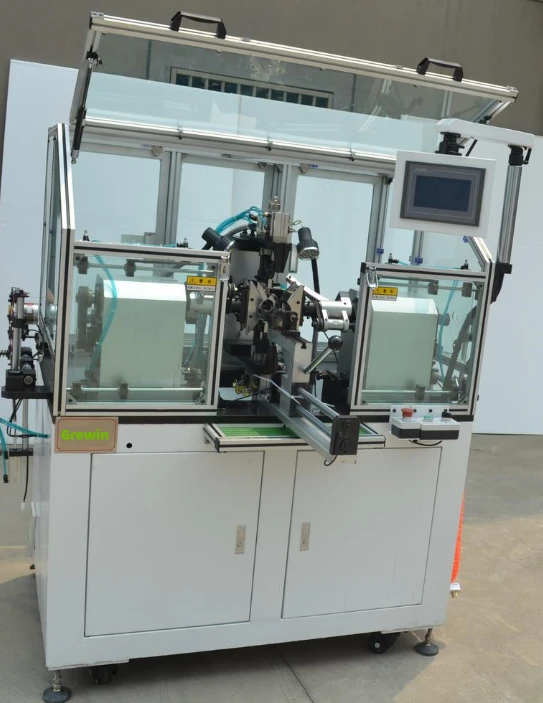

GW-DS09 Dwustanowiskowa maszyna do nawijania stojana (maszyna do nawijania wewnętrznego)

2. Ogólne wprowadzenie maszyny i charakterystyka ogólnej technologii

1) Typ automatyczny: działanie nawijające, działanie krzyżowe, 2 stacje, usta jednoprzewodowe

2) Drut produkcyjny: strzelanie różnicowe w zależności od liczby zwojów uzwojenia, grubości ułożonych różnych sekcji

3) Moc: AC 380 V ± 10% 50 Hz

4) Sprężone powietrze: 5-6bar

5) Temperatura wynosi -10 ~ 40 stopni C, a wilgotność 40 do 80%.

6) Układ całej linii zaplanowano jako przewód prosty o wymiarach 1000*1600*2100mm

7) Druty uzwojenia są piękne i starannie ułożone, a worek lakieru nie jest uszkodzony (zgodnie z wymogami normy krajowej)

8) Czas zmiany modelu: Urządzenie powinno posiadać funkcję szybkiej zmiany formy.

9) Wywołanie programu: Urządzenie powinno posiadać funkcję przechowywania programu, czyli odpowiedniego programu odpowiadającego różnym typom produktów, wywoływanego bezpośrednio podczas produkcji.

10) Zarządzanie energią

Uprawnienia pierwszego poziomu: Używany jest operator, można normalnie przełączyć urządzenie, wywołać ustawione uprawnienia do produkcji produktów i inne uprawnienia.

Uprawnienia dwupoziomowe: użycie personelu debugującego może modyfikować parametry ustawień i inne uprawnienia.

Uprawnienia trzypoziomowe: korzystanie z personelu zajmującego się konserwacją sprzętu, wykonywanie konserwacji i diagnozowania sprzętu, modyfikacja hasła i inne uprawnienia.



3. Wymagania dotyczące kształtu i wyglądu maszyny nawijającej (wyłącznie w celach informacyjnych, w oparciu o rzeczywistą dostawę)

Kształt urządzenia 3.1 (układ)



3.2 Obróbka powierzchniowa

Powierzchnia wokół korpusu urządzenia jest natryskiwana na biało, a rama profilu z pleksiglasu w kolorze przezroczystym w kolorze niebieskim.

3.3 Przenoszenie

Sprzęt powinien być wyposażony w stopy stałe i stopy ruchome.

3.4 Dostęp elektryczny

Sprzęt powinien być wyposażony w szybki interfejs elektryczny



4. Inne kluczowe parametry

Parametr:
Metoda nawijania:	wewnętrzna maszyna do nawijania
Maksymalna średnica zewnętrzna, którą można nawinąć:	Mniejsza lub równa 170 mm
Odpowiednia grubość stosu rotorów:	Mniejsza lub równa 90 mm
Średnica drutu:	0,2 mm-1,4 mm
Ochrona bezpieczeństwa:	start oburęczny + czujnik rastrowy
Zasilacz:	trójfazowe 380V (±10%)
Źródło powietrza:	0.4-0,6 MPa
Oś obrotu (oś A1/A2)
Liczba osi:	2
Rozstaw wałów:	260mm
Moc silnika wału obrotowego:	serwo 4,5 kW*2, serwo pozycji absolutnej Yitu z Tajwanu
Dokładność pozycjonowania osi transpozycji:	Mniejsze lub równe ±0,5 stopnia
Tryb osi obrotu:	siłownik
Uzwojenie Z:
Silnik w kierunku Z:	serwo Większe lub równe 5KW, serwo pozycji absolutnej Yitu z Tajwanu
Trójwymiarowe urządzenie mobilne:
Silnik napędowy:	Serwo pozycji absolutnej Yitu firmy Taiwan o mocy 400 W Serwo pozycji absolutnej Yitu Yitu Yitu o mocy 400 W
Podróże 3D:	X Mniejsza lub równa 180 mm;Y Mniejsza lub równa 120 mm;Z Mniejsza lub równa 200 mm
Prędkość:	Większa lub równa 100 mm/s
Urządzenie nożycowe:
Długość przewodu:	zgodnie z wymaganiami rysunku
Tryb nożycowy:	pneumatyczny
Nożyczkami można przeciąć drut o średnicy:	0,2~1,5 mm

5. Podstawowa konfiguracja sprzętu

Nazwa kluczowego komponentu		Bskraj
Maszyna	Zawór elektromagnetyczny:	AirTAC (Samolot AirTAC)
	Cylinder:	Samolot Airtac
	Prowadnica liniowa:	Tajwan Shang Yin
	Śruba kulowa:	niemieckiego Rexrotha
	Nożyczki pneumatyczne:	domowy
	Łożysko wału głównego:	NSK
Elektryczny:	Siłownik:	Serwo pozycji absolutnej Taiwan Edu
	System sterowania:	Tajwański system Yitu A6/CNC
	Przycisk zasilania:	Japonia Mitsubishi
	Przełączanie zasilania:	Tajwan Mingwei
	Przycisk:	Schneidera
	Czujnik fotoelektryczny:	Omronie
	Ekran dotykowy:	Tajwan Edu
	Raster:	Attonicus
