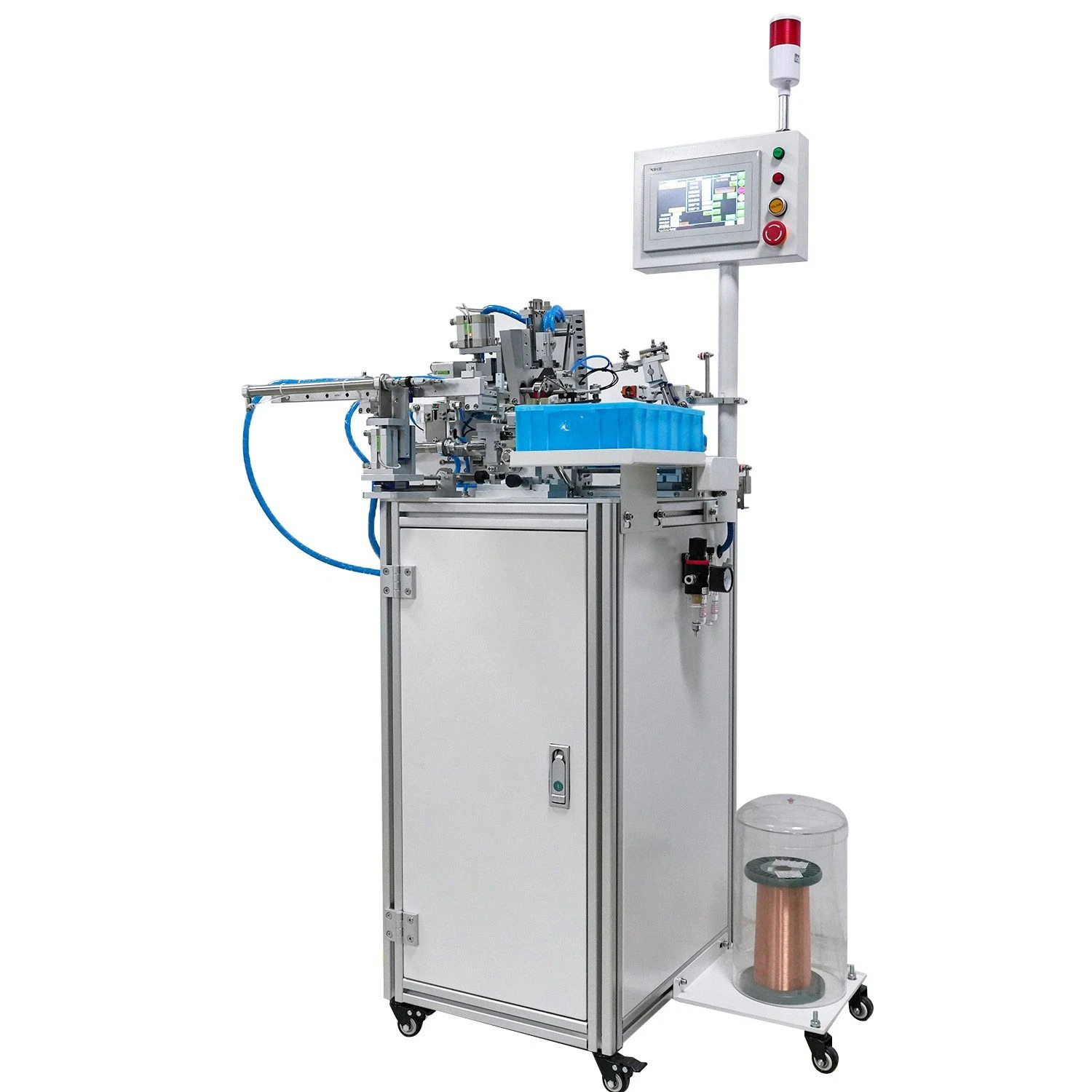

Dokładność-liczby obrotów jest jednym z najbardziej podstawowych wskaźników wydajnościw pełni-automatyczna maszyna do nawijanianiezależnie od tego, czy jest używany do produkcji transformatorów, cewek indukcyjnych,-cewek drgających, czy też do zastosowań w mikro-elektronice, takich jak cewki RFID lub miniaturowe cewki czujników. W miarę jak globalna produkcja zmierza w kierunku większej automatyzacji, bardziej rygorystycznych wymagań w zakresie tolerancji i ciągłej identyfikowalności jakości, zapotrzebowanie na wyjątkową precyzję liczenia obrotów nigdy nie było większe.

We współczesnych środowiskach produkcyjnych brakujące zwoje, dodatkowe zwoje lub nieznacznie niedokładne liczenie zwojów może prowadzić do poważnych konsekwencji-dryfowania wydajności elektrycznej, niedopasowania indukcyjności, szumów w cewkach, niezrównoważenia magnetycznego, skrócenia żywotności produktu, a nawet katastrofalnych awarii elektroniki mocy. Dlatego zapewnienie dokładnego umiejscowienia, policzenia i kontrolowania każdego zwoju ma kluczowe znaczenie dla niezawodności i konkurencyjności komponentów opartych-cewkach.

W tym artykule znajdziesz-szczegółowe-na poziomie branżowym wyjaśnienie, w jaki sposób producenci zapewniają-dokładność liczenia obrotów wautomatyczne maszyny do nawijania, w tymMaszyny do nawijania CNC, nawijarki cewek serwa, maszyny do nawijania toroidalnego, wysokoprecyzyjne-maszyny do nawijania szpulek, wielowrzecionowe-szybkie-nawijarki nawijającei nie tylko. Treści obejmują inżynierię mechaniczną, sterowanie automatyką, elektryczne systemy sprzężenia zwrotnego, algorytmy oprogramowania, projektowanie narzędzi i strategie-zarządzania jakością, które łącznie gwarantują stabilną i dokładną-liczbę obrotów.

1. Enkoder-Oparte na sprzężeniu zwrotnym rotacji: podstawa dokładności skrętu

1.1 Enkodery-o wysokiej rozdzielczości na wrzecionie

Wrzeciono anautomatyczna nawijarka cewekjest wyposażony w enkoder obrotowy-o wysokiej rozdzielczości. Ten komponent zapewnia-informacje zwrotne w czasie rzeczywistym na temat kąta obrotu i prędkości. Im wyższy impuls-na-obrót (PPR) enkodera, tym dokładniej maszyna może określić każdy ułamkowy obrót.

Na przykład:

Można używać-niższych nawijarekEnkodery optyczne 1000 PPR

Używane maszyny-średniej klasyEnkodery magnetyczne lub optyczne o mocy 5 000–10 000 PPR

Wysoka-dokładnośćMaszyny do nawijania CNCużywaćKodery 20 000–50 000 PPR

Sygnał wyjściowy enkodera jest przetwarzany przez sterownik silnika i sterownik maszyny, zapewniając dokładne wykonanie każdego nakazanego obrotu.

1.2 Systemy z dwoma-enkoderami zapewniającymi najwyższą dokładność

Zaawansowane urządzenia nawijające, takie jakmaszyny do nawijania toroidalnego-napędzane serwoIsystemy automatycznego nawijania mikro-cewek, może skorzystaćkonfiguracje z dwoma-koderami:

Jeden enkoder na wrzecionie (śledzenie obrotów)

Jeden enkoder w systemie przesuwu drutu (sprzężenie zwrotne-przewodnika drutu)

Zapewnia to synchronizację obrotu i umieszczenia drutu, co dodatkowo stabilizuje dokładność-zliczania obrotów.

2. Sterowanie serwomotorem i algorytmy-pętli zamkniętej

2.1 Serwomotory a silniki krokowe

W starszych maszynach często używano silników krokowych, które- mają otwartą pętlę i są podatne na utratę kroków pod obciążeniem. Nowoczesnynawijarki cewek serwaużywaj serwomotorów ze względu na ich doskonałą stabilność momentu obrotowego, precyzję prędkości i korektę-pętli zamkniętej.

Systemy serwo oferują:

Korekcja błędów-w czasie rzeczywistym

Stabilność prędkości zarówno przy wysokich, jak i niskich obrotach

Stały moment wyjściowy

Wysoka wydajność przyspieszania/zwalniania

Natychmiastowa kompensacja zmian napięcia

To sprawia, że ​​serwomotory są niezbędne w przypadku ustawień, w których dokładność obrotu musi mieścić się w granicach ±0,1 obrotu.

2.2 Sterowanie PID zapewniające płynny i precyzyjny ruch

Kontroler wewnątrz asterowana komputerowo-maszyna do nawijaniawykorzystuje algorytmy PID (proporcjonalne-całkowe-pochodne) w celu utrzymania płynnego obrotu nawet przy zmiennych warunkach napięcia i tarcia.

Precyzyjnie dostrojony system PID:

Zmniejsza przeregulowanie i niedoregulowanie podczas obrotu

Zapewnia precyzyjne osiadanie podczas przejść warstw

Utrzymuje stałą prędkość obrotową od początku do końca

Ta stabilność jest bezpośrednio powiązana z dokładnym-liczeniem skrętów.

3. Zaawansowane systemy kontroli naprężenia drutu

Napięcie drutu ma pośredni, ale potężny wpływ na dokładność skrętu. W idealnym scenariuszu każdy obrót daje jeden dokładny zwój drutu na szpulce. Jeśli jednak naprężenie drutu się zmienia, może wystąpić poślizg na trzpieniu lub szpulce.

3.1 Rodzaje systemów naciągowych w maszynach przewijających

Różne typy urządzeń nawojowych wykorzystują różne mechanizmy-kontroli naprężenia:

3.2 Elektroniczna kontrola napięcia-pętli zamkniętej

Napinacze elektroniczne wykorzystują ogniwa obciążnikowe do pomiaru-naprężenia drutu w czasie rzeczywistym. Ta opinia jest wysyłana doautomatyczne maszyny do nawijania cewekkontroler, który natychmiast reguluje mechanizm napinający.

Korzyści obejmują:

Zerowy dryft w długich cyklach produkcyjnych

Kompensuje zmiany średnicy szpuli

Zapobiega poślizgowi w wyniku nagłego spadku napięcia

Zapewnia równomierne upakowanie cewek i precyzję obrotu

3.3 Systemy ramion tancerza

Ramiona tancerza są powszechnie używane wautomatyczne maszyny do nawijania-o dużej prędkości. Działają one jak bufory napięcia-czasu rzeczywistego, pochłaniające nagłe wahania podczas cykli uruchamiania/zatrzymywania i zapewniające stabilne podawanie drutu. Ramiona tancerza zapobiegają mikro-poślizgowi, który w przeciwnym razie powodowałby niedokładności skrętów.

4. Mechaniczna-konstrukcja antypoślizgowa i technologia mocowania

Niedokładność obrotu może wystąpić, jeśli szpulka lub rdzeń ślizga się względem wrzeciona. Nowoczesne nawijarki wykorzystują zoptymalizowane mocowania mechaniczne, aby zapewnić stabilny obrót.

4.1 Konstrukcja trzpienia dla maszyn nawijających szpulki

Wprecyzyjne nawijarki szpulek, trzpienie są przeznaczone do:

Zamontuj rdzeń szpulki z minimalnym luzem

Stosuj-powłoki antypoślizgowe

Zastosuj zacisk pneumatyczny, aby uzyskać stały chwyt

Obsługuje wyrównanie koncentryczne, aby zminimalizować wibracje

4.2 Systemy tulei zaciskowych i uchwytów

Maszyny jakwielowrzecionowe-automaty nawijająceczęsto używają precyzyjnych tulei zaciskowych. Wysokiej jakości-tulejki zaciskowe zapewniają:

Mocne promieniowe mocowanie

Zero reakcji

Minimalne odkształcenie pod obciążeniem

Stała siła chwytu na długich dystansach

Cechy te zapewniają, że każdy obrót wrzeciona przekłada się bezpośrednio na ruch obrotowy.

4.3 Mocowanie rdzenia toroidalnego

W przypadku uzwojenia z rdzeniem toroidalnym niewłaściwe zaciskanie może powodować mikro-obrót, wpływając na liczbę zwojów. Premiaautomatyczne maszyny do nawijania toroidalnegonarzędzie:

Stabilizacja głowy orbitującej

Miękkie-mocowanie podkładek do rdzeni ferrytowych

Blokady-przeciwobrotowe

Serwo-zsynchronizowane mechanizmy obrotu pierścienia

Takie konstrukcje eliminują możliwość poślizgu obrotowego.

5. Inteligentne oprogramowanie-do monitorowania skrętu i cyfrowe systemy sterowania

Nowoczesne maszyny nawijające to zasadniczo systemy mechatroniczne łączące inżynierię mechaniczną, elektronikę i zaawansowane algorytmy oprogramowania. Warstwa oprogramowania odgrywa znaczącą rolę w zapewnieniu dokładności skrętu.

5.1 Liczniki tur-w czasie rzeczywistym

Każdyautomatyczna nawijarka cewekobejmuje cyfrowe liczniki obrotów, które śledzą obrót na podstawie impulsów enkodera. Zaawansowane liczniki obejmują:

Zabezpieczenie przed przekroczeniem prędkości

Włącz-wykrywanie chybień

Korekcja błędów-w czasie rzeczywistym

Synchronizacja wieloosiowa-

5.2 Alarmy i blokady oprogramowania

Dokładność skrętu jest chroniona przez wiele warstw bezpieczeństwa:

Alarm w przypadku nagłych zmian napięcia

Alarm utknięcia wrzeciona

Alarm niezgodności enkodera

Alarm w przypadku nietypowych skoków prędkości

Program blokuje się podczas wykrywania przerwania przewodu

Systemy te zapewniają, że żadna wadliwa cewka nie przejdzie nieświadomie przez linię produkcyjną.

5.3 Rejestrowanie danych i identyfikowalność jakości

W nowoczesnych fabrykach standardy regulacyjne i standardy klienta często wymagają pełnej identyfikowalności.Przemysłowe maszyny do nawijanianagrywać:

Liczba obrotów

Dane dotyczące napięcia

Profile prędkości

Dzienniki operatora

Numery partii

Wystąpienia błędów

Ten cyfrowy zapis pomaga utrzymać niezawodność procesu i wspiera ciągłe doskonalenie.

6. Kalibracja i konserwacja zapobiegawcza

Precyzyjne maszyny do nawijania muszą być poddawane regularnej kalibracji, aby zapewnić-długoterminową dokładność obrotu.

6.1 Kalibracja enkodera

Kalibracja koderów zapobiega-długoterminowemu dryfowi. Procedury obejmują:

Ponowna kalibracja-punktu zerowego

Weryfikacja-szerokości impulsu

Testowanie strat-impulsowych

Sprawdzanie wyrównania enkodera-z-silnikiem

6.2 Strojenie układu serwo

Z biegiem czasu zmieniają się elementy mechaniczne i parametry sterownika. Strojenie serwa zapewnia:

Dokładna kontrola prędkości

Stabilne szarpnięcie/przyspieszenie

Długoterminowa-precyzja rotacyjna

Jest to szczególnie istotne dlaszybkie-nawijarki CNC.

6.3 Kontrola podzespołów mechanicznych

Rutynowa kontrola zapewnia, że ​​maszyna nawijająca pozostaje stabilna mechanicznie:

Kontrola zużycia trzpienia

Sprawdzenie deformacji tulei zaciskowej

Regulacja napięcia paska

Smarowanie łożysk

Kalibracja napinacza

Te kroki zapobiegają wpływowi problemów mechanicznych na dokładność skrętu.

7. Czynniki kontroli środowiska i procesu

Nawet jeśli maszyna jest idealnie skalibrowana, warunki środowiskowe mogą nadal powodować zmienność.

7.1 Kontrola temperatury

Drut rozszerza się pod wpływem ciepła i kurczy się, gdy jest zimny. W środowiskach-o wysokiej precyzji, npmikro{0}}maszyny do nawijania cewekpomieszczenia produkcyjne mają-regulowaną temperaturę (zwykle 22 ± 2 stopnie).

7.2 Kontrola wilgotności

Wilgoć wpływa na powłoki izolacyjne i może zmienić tarcie drutu. Właściwy zakres wilgotności zapobiega mikro-poślizgowi między warstwami.

7.3 Izolacja wibracyjna

Przemysłowysprzęt do nawijania o dużej prędkości-można je zainstalować na podstawach-tłumiących drgania, aby zapobiec zakłóceniom, które mogą nieznacznie wpływać na położenie zakrętów.

8. Techniki-końcowej weryfikacji jakości uzwojenia

Nawet przy doskonałej pracy maszyny weryfikacja jest niezbędna.

8.1 Pomiar elektryczny do sprawdzenia skrętu

Testy elektryczne sprawdzają, czy liczba obrotów jest zgodna z oczekiwaniami. Pomiary obejmują:

Rezystancja prądu stałego (DCR)

Testowanie indukcyjności

Analiza impedancji

Wykrywanie częstotliwości rezonansowej

Testy te silnie korelują z liczbą tur.

8.2 Systemy kontroli wizyjnej (AVI)

Automatyczne systemy kamer weryfikują:

Kompletność warstwy

Wyrównanie krawędzi-boku

Brak przerw lub luźnych uzwojeń

Początkowe/końcowe pozycje przewodów

Te systemy AVI są powszechne wzautomatyzowane linie uzwojenia cewek indukcyjnych.

8.3 Kontrola wymiarowa

Pomiar mechaniczny zapewnia:

Wysokość cewki

Grubość warstwy

Średnica zewnętrzna i wewnętrzna

Gęstość uzwojenia

Spójność wymiarowa jest silnym wskaźnikiem dokładności skrętu.

9. Najlepsze praktyki w inżynierii procesowej mające na celu utrzymanie dokładności skrętu

Aby to zapewnić, inżynierowie procesu stosują ustandaryzowane proceduryautomatyczne maszyny do nawijania cewekkonsekwentnie generuj prawidłową liczbę tur.

9.1 Standardowe procedury konfiguracji

Przed rozpoczęciem produkcji:

Operatorzy postępują zgodnie ze stałą listą kontrolną konfiguracji

Sprawdzane jest oprzyrządowanie

Napięcie jest kalibrowane

Sprawdzono wyrównanie przewodów

Cewki próbne są produkowane i sprawdzane

9.2 Szkolenie operatora

Nawet przy dużej automatyzacji umiejętności operatora mają znaczenie. Prawidłowe szkolenie obejmuje:

Identyfikacja oznak poślizgu

Zrozumienie kodów alarmowych

Wykonywanie podstawowej kalibracji maszyny

Wczesne odrzucanie wadliwych cewek

9.3 Ciągłe monitorowanie procesu

Inteligentne fabryki wykorzystują systemy MES do śledzenia:

Czas cyklu

Odchylenie liczby tur

Stopa zwrotu

Wykorzystanie maszyny

Pozwala to na natychmiastową korektę w przypadku pojawienia się nieprawidłowości.

10. Integracja sztucznej inteligencji i Przemysłu 4.0 w celu zapewnienia dokładności skrętu w przyszłości

Przyszłość dokładności uzwojenia cewek zmierza w kierunku produkcji-wspomaganej sztuczną inteligencją.

10.1 Konserwacja predykcyjna z wykorzystaniem sztucznej inteligencji

Algorytmy AI analizują wzorce maszyn, aby przewidzieć:

Dryf enkodera

Zużycie silnika

Degradacja napinacza

Poluzowanie mocowania

Konserwacja predykcyjna zapobiega-problemom z dokładnością skrętu, zanim one wystąpią.

10.2 Maszyna-Liczenie tur widzenia

Niektórezaawansowane systemy nawijania cewekużyj-widzenia AI, aby bezpośrednio analizować cewkę w trakcie jej formowania, weryfikując-zakręt po-rozmieszczeniu-nowej technologii w produkcji mikro-cewek.

10.3 Inteligentne sterowanie adaptacyjne

Kontrolery oparte na sztucznej inteligencji-automatycznie dostosowują się:

Napięcie

Prędkość

Moment obrotowy

Ścieżka prowadząca-przewodowa

To dodatkowo zwiększa dokładność, wykraczającą poza to, co mogą osiągnąć tradycyjne systemy sterowania.

Wniosek

Zapewnienie dokładności-liczby obrotów w w pełni automatycznej maszynie do nawijania to złożone, multidyscyplinarne wyzwanie inżynieryjne. Sukces zależy od kombinacji:

Kodery-o wysokiej precyzji

Sterowanie silnikiem serwo

Stabilne systemy napinające

Mocowanie antypoślizgowe

Inteligentne oprogramowanie-do monitorowania skrętu

Właściwa kalibracja i konserwacja zapobiegawcza

Rygorystyczne techniki weryfikacji

Kontrola środowiska

Systemy predykcyjne wspomagane sztuczną inteligencją-(przyszły trend)

Niezależnie od tego, czy używasz AMaszyna do nawijania CNC, automatyczna maszyna do nawijania toroidalnego, precyzyjny nawijacz szpulki, wysokoobrotowa-nawijarka cewek serwa, Lubwielowrzecionowy system nawijania cewekzasady te zapewniają, że każda cewka spełnia rygorystyczne standardy wydajności z niezawodną, ​​powtarzalną dokładnością obrotu.
