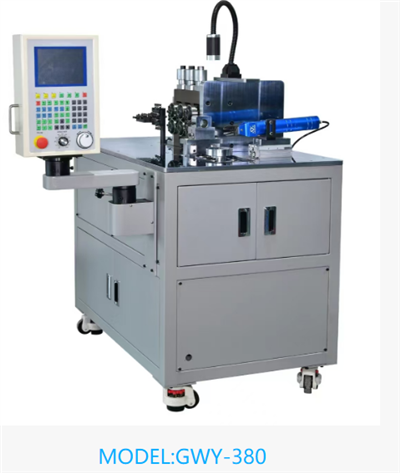

W pełni automatyczna maszyna do nawijania drutu płaskiego z cewką indukcyjną

Ogólne informacje na temat maszyny do nawijania cewek z drutem płaskim z cewkami wspólnymi

Konfiguracja sprzętu

możliwości procesu maszyny nawijającej

Marka komponentów

Wymagania techniczne

1. W pełni automatyczne nawijanie, bez uszkadzania drutu, można ustawić liczbę cewek, a liczba cewek jest dokładna.
2. Zasilanie: jednofazowe-prąd zmienny 220 V, 50 Hz (konfiguracja przewodu zasilającego: 5 metrów).
3. Ciśnienie powietrza: 5-6 kgf/cm2 (rurociąg czarny, długość 5 metrów, w zestawie filtr-regulator).
4. Całkowita moc: Moc rozruchowa 3KW, moc robocza 1KW.
5. Hałas jest poniżej 70 dB/m (standard testowy: mierzony na wysokości 1,2 m i w odległości 1 m).
6. PLC może przechowywać co najmniej 100 typów programów produktowych.
7. W przypadku uszkodzenia sterownika PLC na skutek prądu elektrycznego, na urządzeniu należy zarezerwować-beznapięciowy punkt połączenia (styk przyłączeniowy 0 V).
8. Ciągła praca przez 10 godzin. Zaleca się postój na co najmniej 1 godzinę (przystanek to przystanek bez nawijania).

Maszyna do nawijania cewek PFC

Uwaga: 1) Monitorowanie ciśnienia powietrza. Jeżeli ciśnienie powietrza nie spełnia wymagań, zostanie uruchomiony alarm.. 2) Brak uszkodzeń przewodów.

Uwaga: Filtr powietrza jest wyposażony w automatyczny, ręczny zawór spustowy.

Uwaga: Dokładność wymiarowa mechanizmu formującego (formy) jest gwarantowana w granicach 0,1 mm; wykończenie powierzchni formy formującej mieści się w granicach 0,8 mm.

1) Mechaniczna maszyna do usuwania izolacji

Uwaga: 1) Nóż do obierania można łatwo zamontować i szybko wymienić; 2) Żywotność noża wynosi ponad 140 godzin; 3) Po obieraniu musi znajdować się urządzenie zbierające resztki złuszczającej się folii.

2) Mechanizm-nawijania ---- Wbudowany mechanizm maszyny nawijającej

Uwaga: 1) Wykonane z materiałów, które nie uszkadzają powierzchni lakieru drutu i charakteryzują się dużą gładkością; 2) Nie następuje uszkodzenie drutu.

3) Urządzenie podające drut - Wewnętrzny mechanizm ramy układającej drut

Uwaga: 1) Precyzja systemu podawania drutu-rolkowego zapewnia błąd w miejscu pracy rzędu 100 mm/0,3 mm; 2) Nie może nastąpić uszkodzenie drutu ani pęknięcie powłoki.

4) Wspornik podawania drutu serwa

Uwaga: 1) Zwijaj-, nie trzeba podnosić i umieszczać; 2) Funkcja alarmu o usterce rusztu (połączenie bezprzewodowe i kablowe); 3) Z mechanizmem kontroli napięcia (kontrola przeciwwagi, zapewniająca różne ciężary przy różnych przeciwwagach).
